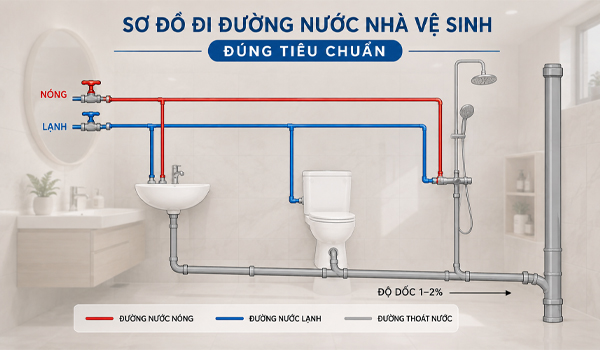

Sơ đồ và cách đi đường nước nhà vệ sinh đúng tiêu chuẩn, chi tiết từ A – Z

Sơ đồ và cách đi đường nước nhà vệ sinh là hạng mục quan trọng trong quá trình xây dựng/cải tạo nhà ở. Một hệ thống cấp – thoát nước được bố trí hợp lý không chỉ giúp quá trình sử dụng thuận tiện, mà còn hạn chế tình trạng tắc nghẽn, rò rỉ, mùi hôi hay thấm dột về lâu dài. Vậy đường nước nhà vệ sinh nên đi như thế nào? Cần lưu ý gì khi bố trí đường ống cấp nước & thoát nước? Hãy cùng vuanoithat.asia tìm hiểu sơ đồ và cách đi đường nước nhà vệ sinh đúng tiêu chuẩn, chi tiết từ A – Z qua nội dung bài viết hôm nay.

Tại sao cần thiết kế sơ đồ đường nước nhà vệ sinh?

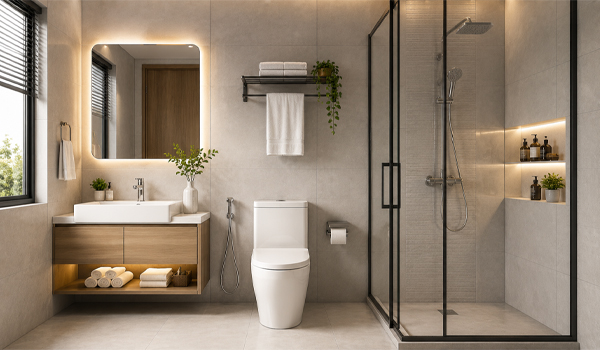

Nhà vệ sinh tập trung nhiều thiết bị sử dụng nước như vòi sen, lavabo, vòi xịt, bồn cầu, máy nước nóng, phễu thoát sàn,… Chính vì vậy, hệ thống đường ống bên trong nhà vệ sinh tương đối phức tạp. Việc thiết kế sơ đồ đường nước nhà vệ sinh trước khi thi công mang lại nhiều lợi ích:

– Xác định chính xác vị trí đường ống cấp & thoát nước

– Phân chia hệ thống cấp nước, thoát nước rõ ràng

– Hạn chế tình trạng lắp đặt sai vị trí thiết bị (lavabo, vòi xịt, bồn cầu, máy nước nóng,…)

– Giúp nước thải thoát nhanh, giảm nguy cơ tắc nghẽn, bốc mùi hôi

– Hạn chế rò rỉ, thấm nước vào khu vực tường & sàn

– Dễ dàng kiểm tra, sửa chữa khi có sự cố xảy ra, đồng thời đảm bảo tính thẩm mỹ cho nhà vệ sinh

Đặc biệt, đường ống nên được tính toán ngay từ giai đoạn thiết kế để tránh phải đục phá tường, sàn sau khi hoàn thiện.

Sơ đồ đường nước nhà vệ sinh gồm những hệ thống nào?

Về cơ bản, hệ thống đường nước trong nhà vệ sinh được chia thành đường cấp nước & đường thoát nước. Hai hệ thống này có chức năng hoàn toàn khác nhau nhưng cần được thiết kế đồng bộ.

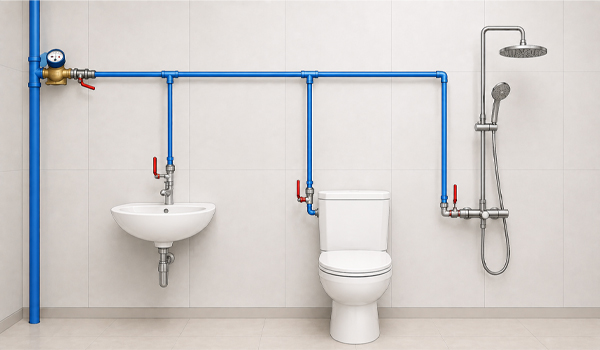

Sơ đồ đường cấp nước

Đường cấp nước có nhiệm vụ đưa nước sạch từ nguồn cấp đến các thiết bị sử dụng nước. Sơ đồ đường cấp nước như sau:

Nguồn nước => Ống cấp chính => Van khóa => Ống nhánh => Thiết bị sử dụng nước

Từ đường ống chính, nước có thể được phân nhánh đến lavabo, bồn cầu, vòi sen, máy nước nóng, vòi xịt & các thiết bị sử dụng nước khác.

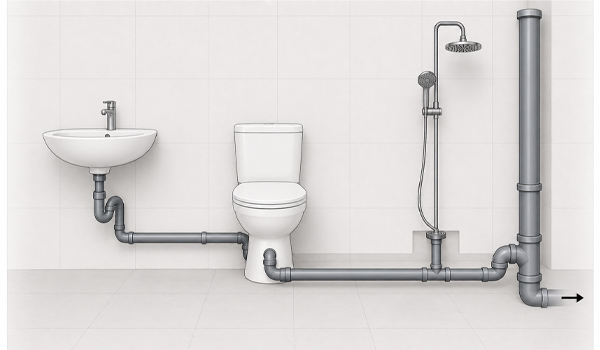

Sơ đồ đường thoát nước

Hệ thống thoát nước có nhiệm vụ thu gom nước thải & đưa ra hệ thống thoát chung. Sơ đồ đường thoát nước như sau:

Thiết bị vệ sinh => Ống thoát nhánh => Ống thoát chính => Ống đứng => Hệ thống thoát nước

Nước thải từ lavabo & các thiết bị khác sẽ được gom về đường ống thoát. Riêng chất thải từ bồn cầu cần được thiết kế theo tuyến ống thoát phù hợp, hạn chế kết nối tuỳ tiện với các đường thoát nhỏ.

Sơ đồ và cách đi đường nước nhà vệ sinh đúng tiêu chuẩn hiện nay

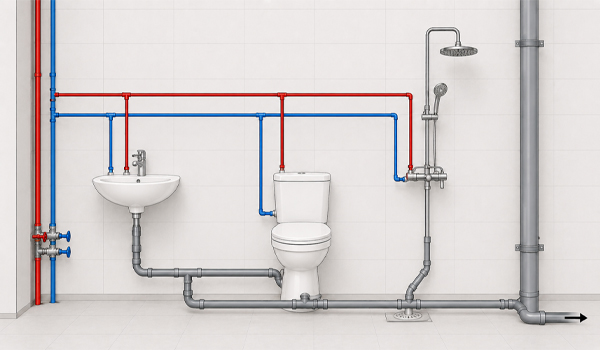

Sơ đồ đi đường nước nhà vệ sinh đúng tiêu chuẩn

Sơ đồ đi đường nước nhà vệ sinh đúng tiêu chuẩn có thể được bố trí theo hình sau:

*Lưu ý: Khi thi công thực tế, vị trí & đường kính ống cần được tính toán dựa trên diện tích nhà vệ sinh, số lượng thiết bị, lưu lượng nước & kết cấu công trình.

Cách đi đường nước nhà vệ sinh đúng tiêu chuẩn

Bước 1: Xác định vị trí các thiết bị vệ sinh

Xác định vị trí lắp đặt từng thiết bị (lavabo, vòi sen, vòi xịt, bồn cầu, phễu thoát sàn, máy nước nóng,…). Đây là bước rất quan trọng bởi vị trí thiết bị quyết định hướng đi của đường ống.

Bước 2: Xác định tuyến đường cấp nước

Đường cấp nước nên được bố trí theo hướng ngắn, ít điểm nối & dễ kiểm tra. Từ đường ống cấp chính, có thể chia thành các nhánh nhỏ đến từng thiết bị. Tại các vị trí cần thiết nên bố trí thêm van khoá để thuận tiện khi sửa chữa. Đường ống cấp nước cần được cố định chắc chắn, tránh hiện tượng rung lắc/va đập trong quá trình sử dụng.

Bước 3: Bố trí đường thoát nước

Khi bố trí đường thoát nước, cần đặt biệt chú ý đến hướng dòng chảy & độ dốc. Đường ống thoát sàn cần có độ dốc phù hợp, tránh tình trạng quá phẳng khiến nước thoát chậm/quá dốc làm dòng nước & chất thải vận chuyển không ổn định.

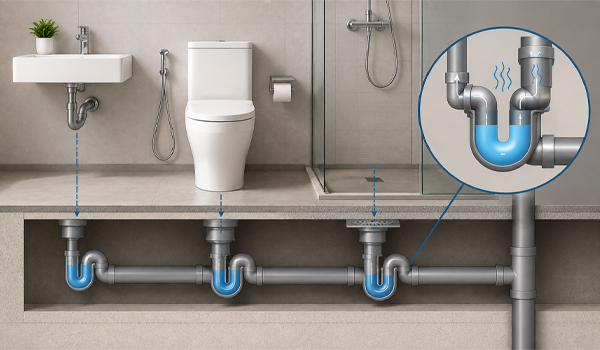

Bước 4: Bố trí bẫy nước & chống mùi

Một số vị trí thoát nước cần sử dụng bẫy nước để hạn chế khí & mùi hôi từ hệ thống thoát nước quay ngược vào nhà vệ sinh. Đây là yếu tố thường bị bỏ qua trong quá trình thi công nhưng ảnh hưởng trực tiếp đến chất lượng sử dụng. Ngoài ra, phễu thoát sàn nên có giải pháp ngăn mùi & ngăn côn trùng phù hợp.

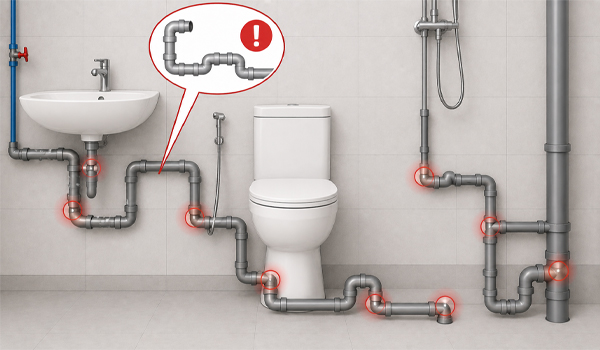

Những lỗi thường gặp khi đi đường nước nhà vệ sinh không phải ai cũng biết

Dưới đây là một số lỗi thi công đường nước nhà vệ sinh có thể gây ra nhiều vấn đề trong quá trình sử dụng:

– Ống thoát không đủ độ dốc: khiến nước thoát chậm & dễ tích tụ cặn bẩn

– Quá nhiều co nối: làm tăng lực cản dòng chảy & gây khó khăn khi thông tắc

– Đường ống bị rò rỉ: thường xuất phát từ mối nối không kín/vật liệu không đảm bảo

– Không có giải pháp chống mùi: khiến nhà vệ sinh liên tục xuất hiện mùi khó chịu

– Không kiểm tra trước khi hoàn thiện: khi phát hiện sự cố phải đục phá nền/tường để sửa chữa

– Không lưu lại sơ đồ đường ống: gây khó khăn khi khoan, đóng đinh hoặc cải tạo nhà về sau

>>> Xem thêm: Vì sao nên thiết kế để lấy ánh sáng tự nhiên trong kiến trúc nhà ở?

Sơ đồ và cách đi đường nước nhà vệ sinh đúng tiêu chuẩn cần được tính toán đồng bộ giữa hệ thống cấp nước, thoát nước & vị trí các thiết bị vệ sinh. Một hệ thống cấp – thoát nước tốt không chỉ đảm bảo cấp nước ổn định, thoát nước nhanh, mà còn hạn chế tắc nghẽn, rò rỉ, mùi hôi & giảm chi phí sửa chữa về sau.

Do đó, ngay từ giai đoạn thiết kế, gia chủ nên xác định rõ vị trí thiết bị, lựa chọn đường kính ống phù hợp, bố trí tuyến cấp – thoát hợp lý, đảm bảo độ dốc & kiểm tra kỹ trước khi hoàn thiện. Đối với những công trình lớn/hệ thống có nhiều thiết bị, việc tham khảo kỹ sư/đơn vị thi công chuyên nghiệp là giải pháp an toàn để đảm bảo hệ thống vận hành ổn định, hiệu quả.
