Hướng dẫn cách thống kê thép sàn bằng tay: Nguyên tắc và cách tính chi tiết

Trong xây dựng dân dụng & công nghiệp, thống kê thép sàn đóng vai trò vô cùng quan trọng để kiểm soát  khối lượng vật tư, tối ưu chi phí & đảm bảo chất lượng thi công. Mặc dù hiện nay có rất nhiều phần mềm hỗ trợ bóc tách khối lượng, thế nhưng cách thống kê thép sàn bằng tay vẫn là kỹ năng cơ bản mà kỹ sư, giám sát công trình, sinh viên ngành xây dựng cần nắm vững. Trong bài viết hôm nay, vuanoithat.asia sẽ hướng dẫn cách thống kê thép sàn bằng tay, nguyên tắc & cách tính chi tiết giúp bạn bóc tách chính xác số lượng thép cần dùng. Theo dõi ngay!

Thống kê thép sàn là gì? Tại sao cần biết cách thống kê thép sàn bằng tay?

Thống kê thép sàn là quá trình xác định số lượng, chiều dài, đường kính & khối lượng thép cần sử dụng cho kết cấu sàn bê tông cốt thép. Công việc này giúp dự toán chính xác vật tư thép, kiểm soát chi phí thi công, hạn chế hao hụt vật liệu, hỗ trợ gia công/lắp đặt thép ngoài công trường & đảm bảo đúng thiết kế kỹ thuật.

Thông thường, thống kê thép sàn bao gồm thép lớp dưới, thép lớp trên, thép mũ, thép tăng cường, thép cấu tạo, thép chịu lực theo 2 phương.

Tại sao cần biết cách thống kê thép sàn bằng tay?

Dù phần mềm AutoCAD, Excel, Revit hỗ trợ bóc tách nhanh chóng, thế nhưng việc hiểu nguyên lý thống kê thủ công vẫn rất cần thiết.

– Chủ động kiểm tra bản vẽ: kỹ sư có thể đối chiếu nhanh giữa thực tế & hồ sơ thiết kế

– Hạn chế sai sót khi bóc khối lượng: nếu chỉ phụ thuộc phần mềm, người dùng dễ bỏ sót thép tăng cường/tính sai chiều cao neo nổi

– Kiểm soát vật tư hiệu quả: thống kê chính xác giúp hạn chế dư thừa thép gây lãng phí

– Phù hợp công trình nhỏ: đối với nhà dân dụng/công trình quy mô nhỏ, thống kê bằng tay giúp tiết kiệm thời gian & chi phí

Nguyên tắc quan trọng khi thống kê thép sàn bằng tay

Trước khi tiến hành thống kê thép sàn bằng tay, bạn cần nắm rõ các nguyên tắc cơ bản dưới đây:

Đọc kỹ bản vẽ kết cấu sàn

Bạn cần xác định kích thước ô sàn, phương chịu lực, đường kính thép, khoảng cách bố trí thép, vị trí thép tăng cường & chiều dài neo nổi. Nếu đọc sai bản vẽ sẽ dẫn đến bóc khối lượng sai hoàn toàn.

Xác định lớp thép chịu lực

Sàn bê tông thường có:

– Thép phương ngắn: chịu lực chính

– Thép phương dài: thép phân bố

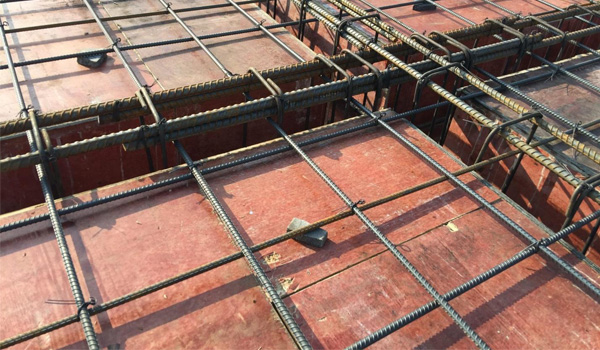

Ngoài ra còn có thép lớp trên, thép lớp dưới, thép mũ tại gối & thép tăng cường quanh lỗ mở.

Tính toán đúng khoảng cách thép

Khoảng cách thép thường ký hiệu là D10a150, D8a200, D12a100. Trong đó:

– D10 là đường kính thép 10mm

– a150 là khoảng cách 150mm

Số thanh thép được tính theo công thức: n = a/L​ + 1. Trong đó:

– n là số lượng thanh thép

– L là chiều dài sàn

– a là khoảng cách thép

Tính chiều dài thép chính xác

Chiều dài thanh thép cần cộng thêm phần neo, phần nối chồng & móc uốn nếu có. Không nên chỉ lấy kích thước thông thuỷ của ô sàn.

Hướng dẫn cách thống kê thép sàn bằng tay chính xác nhất

Dưới đây là quy trình các bước thống kê thép sàn bằng tay:

Bước 1: Xác định kích thước ô sàn

– Ví dụ: ô sàn có kích thước chiều dài: 6m, chiều rộng: 5m

– Bố trí thép:

• Thép lớp dưới phương ngắn: D10a150
• Thép lớp dưới phương dài: D8a200

Bước 2: Tính số lượng thép phương ngắn

– Tính theo công thức: n = a/L​ + 1= 5000/150 + 1 ≈ 34 => Cần khoảng 34 thanh thép D10

– Tính chiều dài mỗi thanh: L = 6 + 2 x 0.2 = 10.4m. Trong đó: 0.2m là chiều dài neo mỗi đầu

– Tổng chiều dài thép: Lt​ = 34 x 10.4 = 353.6m

– Tính khối lượng thép D10: W = (10×10)/162 x 353.6 ≈ 218.27kg

Bước 3: Tính số lượng thép phương dài

– Khoảng cách thép: D8a200 => Số lượng thép n = 6000/200 + 1 = 31

– Chiều dài mỗi thanh: L = 5 + 2 x 0.2 = 5.4m

– Tổng chiều dài: Lt = 31 x 5.4 = 167.4m

– Khối lượng thép D8: W = (8×8)/162 x 167.4 ≈ 66.1kg

Bước 4: Tổng hợp khối lượng thép sàn

– D10 ≈ 218.27kg

– D8 ≈ 66.13kg

=> Tổng 284.4kg. Đây là khối lượng chưa tính hao hụt thi công.

Một số lỗi thường gặp khi thống kê thép sàn bằng tay

– Bỏ sót thép tăng cường: đây là lỗi phổ biến khiến khối lượng thiếu hụt đáng kể

– Không cộng chiều dài neo nối: nếu chỉ tính chiều dài thông thuỷ sẽ dẫn đến thiếu thép khi gia công

– Tính sai khoảng cách thép: nhiều người quên cộng thêm 1 thanh cuối cùng. Công thức đúng là n = L/a + 1

– Xác định nhầm phương chịu lực: nếu bố trí sai thép chính & thép phụ có thể ảnh hưởng đến chất lượng kết cấu

>>> Xem thêm: Từ bỏ cửa sắt chống trộm truyền thống: Người trẻ chọn sống an toàn theo cách khác

Nắm vững cách thống kê thép sàn bằng tay giúp kỹ sư, người thi công hiểu rõ bản chất kết cấu, kiểm soát tốt khối lượng vật tư & hạn chế sai sót trong quá trình xây dựng. Dù hiện nay có nhiều phần mềm hỗ trợ bóc tách hiện đại, thế nhưng kỹ năng tính toán thủ công vẫn là nền tảng quan trọng trong ngành xây dựng. Hy vọng những chia sẻ của vuanoithat.asia trong bài viết đã giúp bạn hiểu rõ nguyên tắc, công thức cũng như cách tính thép sàn bằng tay & có thể áp dụng hiệu quả cho thực tế thi công công trình.
