Hướng dẫn cách đọc bản vẽ xây dựng chi tiết, chuẩn xác từ A đến Z

Bản vẽ xây dựng là tài liệu quan trọng trong các công trình nhà ở, nhà phố, biệt thự, công trình dân dụng & công nghiệp. Thông qua bản vẽ, kiến trúc sư, kỹ sư, chủ đầu tư & đội ngũ thi công có thể thống nhất về kích thước, kết cấu, vật liệu cũng như cách bố trí các hạng mục. Tuy nhiên, với người chưa có chuyên môn, việc nhìn vào hàng loạt ký hiệu, đường nét, kích thước & mặt bằng có thể khá khó hiểu. Trong bài viết hôm nay, vuanoithat.asia sẽ hướng dẫn cách đọc bản vẽ xây dựng giúp bạn từng bước nắm được những nội dung cơ bản, đồng thời biết cách kiểm tra một bộ bản vẽ hiệu quả hơn. Theo dõi ngay!

Bản vẽ xây dựng là gì?

Bản vẽ xây dựng là tập hợp các bản vẽ thể hiện thông tin liên quan đến thiết kế & thi công một công trình. Tuỳ quy mô, bộ hồ sơ có thể bao gồm bản vẽ kiến trúc, kết cấu, điện, nước, điều hoà, phòng cháy chữa cháy & nhiều hạng mục kỹ thuật khác.

Một bản vẽ xây dựng thường thể hiện kích thước – diện tích công trình, vị trí – công năng của từng không gian, cao độ các tầng & bộ phận công trình, vị trí cửa đi – cửa sổ – cầu thang, kết cấu móng – cột – dầm – sàn, hệ thống điện – cấp thoát nước, vật liệu – yêu cầu kỹ thuật & các chi tiết phục vụ thi công.

Hiểu đơn giản, nếu công trình là một sản phẩm hoàn chỉnh thì bản vẽ xây dựng chính là tài liệu mô tả cách sản phẩm đó được hình thành.

Một bộ bản vẽ xây dựng thường gồm những gì?

Một bộ bản vẽ xây dựng hoàn chỉnh thường gồm có:

Bản vẽ kiến trúc

Bản vẽ kiến trúc thể hiện hình dáng, cách bố trí không gian & các yếu tố phục vụ công năng của công trình.

Một số bản vẽ thường gặp: mặt bằng tổng thể, mặt bằng các tầng, mặt đứng công trình, mặt cắt công trình, mặt bằng mái, chi tiết cầu thang, chi tiết cửa, chi tiết vệ sinh, chi tiết hoàn thiện.

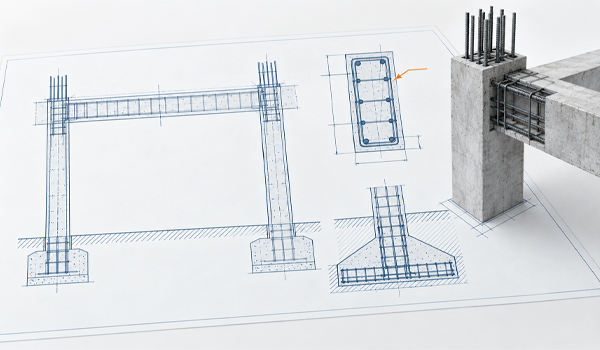

Bản vẽ kết cấu

Bản vẽ kết cấu tập trung vào khả năng chịu lực & độ ổn định của công trình. Các bản vẽ thường có mặt bằng móng, chi tiết móng, mặt bằng định vị cột, mặt bằng dầm, mặt bằng sàn, chi tiết cột, chi tiết dầm, chi tiết thép sàn, chi tiết cầu thang.

Bản vẽ điện

Bản vẽ điện thể hiện vị trí & cách bố trí đèn chiếu sáng, công tắc, ổ cắm, tủ điện, điều hoà, thiết bị điện, đường dây & mạch điện.

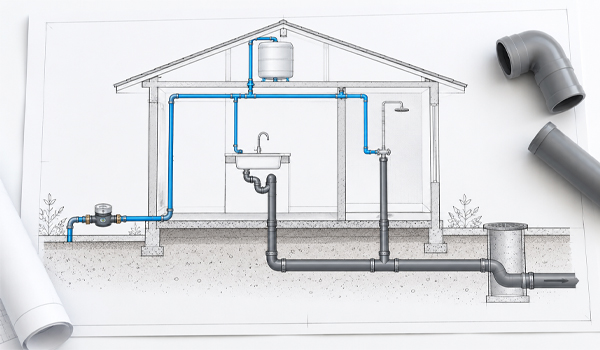

Bản vẽ cấp thoát nước

Nhóm bản vẽ này thể hiện hệ thống cấp nước, thoát nước, vị trí thiết bị vệ sinh, đường ống & các điểm đấu nối.

Hướng dẫn cách đọc bản vẽ xây dựng cho người mới bắt đầu

Để đọc bản vẽ xây dựng đúng cách, bạn không nên bắt đầu bằng việc cố hiểu tất cả các ký hiệu cùng lúc. Hãy đọc theo trình tự từ tổng thể → mặt bằng → mặt đứng → mặt cắt → kết cấu → điện nước → chi tiết kỹ thuật.

Đọc khung tên trước tiên

Ở góc dưới bản vẽ thường có khung tên, cung cấp những thông tin cơ bản như tên công trình, tên bản vẽ, số hiệu bản vẽ, tỷ lệ, đơn vị thiết kế, ngày phát hành/lần chỉnh sửa, người thiết kế & kiểm tra. Đây là bước đầu tiên cần thực hiện để biết mình đang xem bản vẽ nào & thuộc bộ hồ sơ nào.

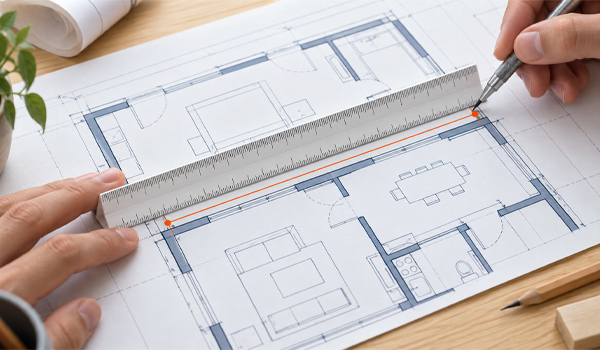

Kiểm tra tỷ lệ bản vẽ

Một số tỷ lệ thường gặp trong bản vẽ xây dựng:

– 1:50: thường dùng cho bản vẽ chi tiết/mặt bằng

– 1:100: phổ biến với mặt bằng/mặt đứng nhà ở

– 1:200: thường dùng khi thể hiện tổng thể công trình

– 1:10, 1:20: thường dùng cho các chi tiết cấu tạo

Tuy nhiên, khi xác định kích thước công trình, nên ưu tiên con số kích thước được ghi trực tiếp trên bản vẽ, thay vì tự đo bằng thước rồi quy đổi.

Học cách đọc các loại bản vẽ chính

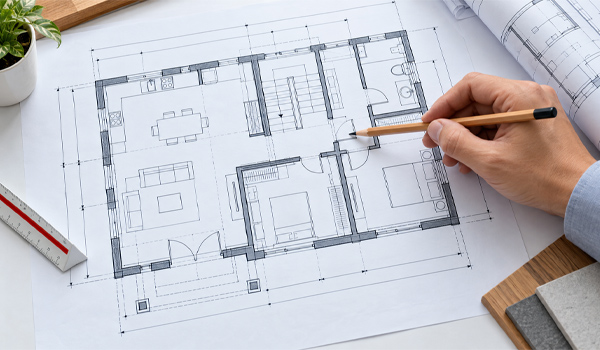

– Bản vẽ mặt bằng: giúp bạn hình dung công trình khi nhìn từ trên xuống. Khi đọc bản vẽ mặt bằng, cần xác định chiều dài – chiều rộng công trình, vị trí các phòng, cửa ra vào chính, cửa sổ, cầu thang, tường, vách ngăn, cột, khu vực vệ sinh, sân, ban công & kích thước của từng không gian

– Bản vẽ mặt đứng: cho biết hình dáng bên ngoài của công trình. Thông qua bản vẽ mặt đứng, bạn có thể quan sát chiều cao công trình, số tầng, hình dáng mái, vị trí cửa, ban công, các chi tiết mặt tiền & cao độ từng bộ phận

– Bản vẽ mặt cắt: cho thấy công trình theo chiều đứng như thể được cắt qua một mặt phẳng. Khi đọc bản vẽ mặt cắt, hãy chú ý cao độ nền, cao độ từng tầng, chiều cao tầng, chiều dày sàn, cầu thang, mái, móng, vị trí cửa & các bộ phận bị cắt qua

Một số lỗi thường gặp khi đọc bản vẽ xây dựng

– Chỉ nhìn hình mà bỏ qua kích thước: hình vẽ giúp hình dung cách bố trí nhưng kích thước & chú thích mới là cơ sở quan trọng để xác định thông số

– Không kiểm tra tỷ lệ: mỗi bản vẽ có thể sử dụng một tỷ lệ khác nhau, không nên mặc định tất cả đều cùng tỷ lệ

– Nhầm mã cấu kiện: ví dụ C1, C2, D1, D2 có thể là những cấu kiện khác nhau. Do vậy, bạn cần đối chiếu với bảng thống kê/bản vẽ chi tiết

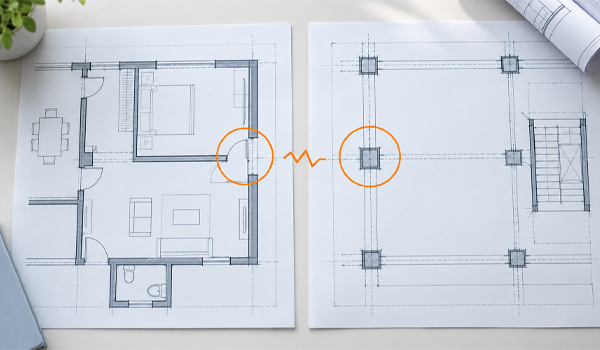

– Không đối chiếu giữa các bản vẽ: một vị trí có thể xuất hiện trên nhiều bản vẽ kiến trúc, kết cấu & MEP. Việc chỉ xem 1 bản vẽ riêng lẻ dễ dẫn đến hiểu sai

– Tự ý thay đổi thiết kế: nếu phát hiện kích thước/cấu tạo không phù hợp với thực tế thi công, không nên tự sửa. Các vấn đề liên quan đến kết cấu cần được kỹ sư/đơn vị thiết kế xác nhận

>>> Xem thêm: Thiết kế phòng ngủ: Kinh nghiệm tạo nên góc thư giãn lý tưởng và tiện dụng

Nắm được cách đọc bản vẽ xây dựng giúp chủ nhà, kỹ thuật viên & người thi công dễ dàng hình dung công trình trước khi triển khai thực tế. Trình tự cơ bản nên bắt đầu từ khung tên & tỷ lệ → mặt bằng → mặt đứng → mặt cắt → kết cấu → điện nước → chi tiết kỹ thuật.
